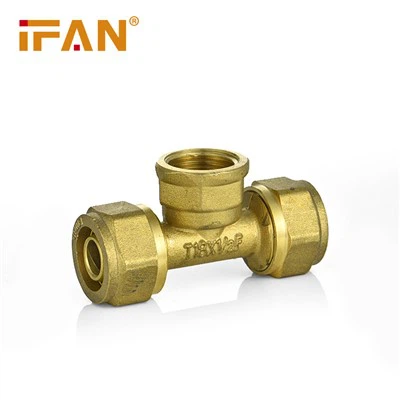

Женският тройник IFAN ASTM F877 е проектиран с три различни края.
Два края се отличават с компресионни портове с съвпадащи вътрешни диаметри.
Третият край е женска връзка с резба.
Тялото на тройника е формовано като една единица.
Всеки край е обработен за точност на размерите и подравняване.
TEE отговаря на изискванията за размерите на ASTM F877.
Производството следва тесни граници на толерантност на производството.
Всички краища на компресия съвпадат със стандартните размери на тръбите.
Женската нишка съответства на спецификациите на националните нишки.
Монтажът е проверен под налягане след производството.
Краен дизайн с резба
Женският резбов край следва стандартната форма на нишката на ASTM.
Терена на резбата е в съответствие с инструментариума с референтен габарит.
Дълбочината на нишката трябва да отговаря на минималната спецификация на ангажираността.
Вътрешното повърхностно покритие е гладко и без изгаряне.
Всяка нишка се проверява при увеличение по време на тестване.
Цената на нишката се измерва с помощта на габарити.
Окончателните размери на нишката се записват на продуцентска партида.
Не са разрешени пукнатини или дефекти близо до корена на резбата.
Женското пристанище включва пръстен за укрепване на яката.
Зоната с резба е изолирана от секции за компресия.
Подробности за пристанището на компресия
Двата порта за компресия са с равни размери.
Всеки порт приема компресионна гайка и ръкав.
Вътрешната стъпка ръководи правилното позициониране на ръкави.
Зоните за компресия са заострени под точни ъгли.
Отворите на пристанищата са кръгли и без препятствия.
Краищата са скосени за гладко вкарване на тръбата.
Компресионните нишки съответстват на размерите на гайката на IFAN.
Формите на резбата трябва да са остри и напълно дефинирани.
Съвместните повърхности се тестват за аксиално подравняване.
Дължината на резбата е последователна в областта на фитингите.
Компоненти за компресиране на ядки и ръкави
Всеки тройник включва две компресионни ядки и ръкави.
Ядките се формират с помощта на бял пластмасов материал с високо въздействие.
Ръкавите са предварително поставени във всеки порт за компресия.
Ядките трябва да се въртят свободно върху портове с резба.
Всяка гайка съвпада с външната фитинг резба точно.
Ръкавите поддържат концентричност по време на доставката и обработката.
Нишките на ядките се нарязват с еднаква стъпка и дълбочина.
Ръкавите имат равномерен вътрешен диаметър.
Не са приемливи повърхностни пукнатини или празнини.
Всички компоненти на компресия са маркирани с партиден идентификатор.
Система за контрол и тестване на прецизна размери
Процесът на производство прилага цялостна рамка за осигуряване на качеството, обхващаща следните ключови компоненти:
Спазване на толеранс
Всички размери на TEE стриктно се придържат към спецификациите на ASTM F877 с контролирани геометрични отклонения.
Консистенцията на дължината на клона се поддържа чрез измервания в центъра до край, осигурявайки по-малко или равна на 0. 1% позиционен толеранс.
Усъвършенствани техники за измерване
Проверката на външния диаметър използва цифрови разделителни вещества с ± 0. 02 мм разделителна способност за минимизиране на грешки.
Ултразвуковата импулсно-ехо технология дава възможност за неразрушителен анализ на дебелината на стената в материалните слоеве.
Перпендикулярността на женската резба е валидирана с помощта на лазерно подравнени ъглови системи за измерване (9 0 градус ± 0,5 градуса).
Протоколи за калибриране
Проверката на височината използва блокове за калибриране на степен AA, проследими до NIST стандартите.
Точността на позициониране на централната линия се потвърждава чрез базиран на CMM 3D координатен анализ.
Управление на качеството
Всяка производствена партида генерира отчети за цифрови проверки, документиращи 12 критични параметъра на измеренията.
Несъответстващите единици се разделят автоматично в потоци за възстановяване на материал със затворен контур, постигайки 98,7% ефективност на рециклиране.
Тази интегрирана система комбинира стандартизирани протоколи с технологии за прецизна метрология, установявайки пълна процесна проследяване чрез интегриране на данни с много източници.
Повърхностна цялост и чистота
Външната повърхност трябва да е гладка и без светкавица.
Не могат да се появяват маркировки за инжекционни порти на зоните за уплътняване.
Текстурата на повърхността се тества с помощта на визуална проверка и сензори.
Матовото покритие трябва да е равномерно в целия тройник.
Не се допускат белези на завършени фитинги.
Повърхността трябва да е без мазнини или прах.
Полимерите трябва да устояват на ожулвания по време на опаковане и транзит.
Запечатващите повърхности трябва да останат неповредени по време на съхранение.
Стандартите за покритие на повърхността са публикувани на всички инспекционни станции.
Несъответстващите повърхностни части са маркирани и унищожени.
Термични и структурни тестове
Фитингите на тройниците претърпяват температурно колоездене по време на стрес тестове.
Обхватът включва експозиция от -30 до 110 градуса.
Краищата с резба и компресиране се подлагат на налягане по време на тестване.
Термичното разширение се записва в цветни зони.
Не е разрешено видимо изкривяване или напукване.
Всяка връзка трябва да държи форма по време на отопление и охлаждане.
Вътрешното налягане не трябва да причинява изтичане при уплътнения.
Тестовете за въртящ момент се извършват в резбов край.
Портовете за компресия са тествани стрес при аксиално напрежение.
Всички резултати се регистрират до датата на производство.
Партидна проследяемост и етикетиране на продукта
Всеки тройник включва маркирани марки за идентифициране на партиди.
Опаковката включва кодове на кутии, свързани с производствените дневници.
Кутиите съдържат QR кодове за цифрово проследяване.
Етикетите за доставка отразяват номера на частта и номера на формата.
Всички пакети съдържат отпечатан контролен списък за качество.
Фитингите се сортират по размер и тип връзка.
Всяка партида включва отпечатан доклад за проверка на размерите.
Цветовете на етикетите са съчетани с цвят на тий.
Пакетите са запечатани, за да се предотврати замърсяване.
Съхраненият инвентар следва въртене на запасите от FIFO.
Процедури за проверка и контрол на процесите
Визуалните проверки се извършват след формоване и обработка.
Точността на нишката се потвърждава с измервателни уреди за метална резба.
Дълбочината на компресия на резбата се измерва цифрово.
Женските нишки се въртят по време на проверки на място.
Всички размери се потвърждават с помощта на калибрирани инструменти.
Компресионните ръкави се отстраняват на случаен принцип и инспектират.
Пробите от материали се тестват в лаборатория месечно.
Оптични камери сканират очертания за деформации.
Пробите от всяка партида се подлагат на тестване на налягането.
Окончателните инспекционни листове се подписват от ръководителите на качеството.
Заключение: Постоянно производство на тройници
IFAN ASTM F877 женски компресионен тройник отговаря на строгите контролни процеси.
Всяко устройство се произвежда с точно подравняване на плесен.
Белият цветен тон остава последователен във всички партиди.
Размерите на нишката и компресията следват допустимите отклонения.
Всяка връзка се тества за прецизно подравняване.
Повърхностното покритие и плътността на материала се следят непрекъснато.
Опаковането гарантира целостта на продукта по време на доставката и съхранението.
Етикетите осигуряват проследяване от производство до доставка.
Няма единици, които не се изпращат, без да преминават визуална и механична проверка.
Окончателните тийнейджъри отговарят на подробните стандарти за производство на размери на IFAN.
