1. Механична конфигурация и структура на свързване

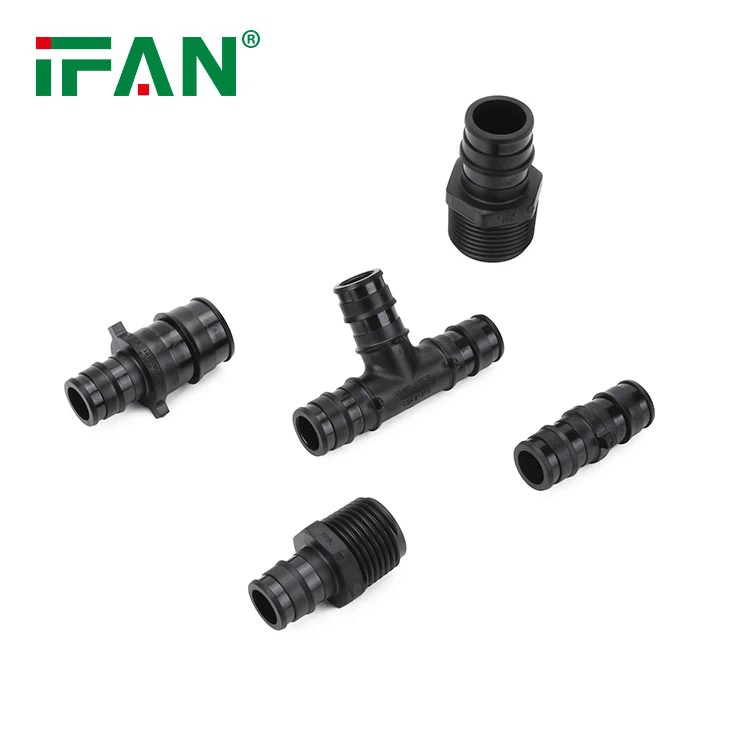

Slide Fitingings на PEX Slide Fitingings IFAN са проектирани с многокомпонентно тяло, включващо първична вложка, уплътняващ пръстен и външен плъзгащ се ръкав. Структурата е проектирана за линейно ангажиране, където тръбата PEX е разширена и монтажният ръкав се плъзга, за да образува механично заключване. Тялото на вложката включва двойни о-пръстени и хребети на фиксаторите за подобряване на целостта на запечатването. Размерите следват ISO 15875-5 и ASTM F877 съвместимост, осигурявайки стандартизирано приспособяване на различни производители на тръби PEX. Изравняването на компонентите се проверява по време на сглобяването, за да се постигне концентричност и допустими отклонения на дълбочината на вмъкване.
2. Състав и сертифициране на базовия материал
Фитингите се произвеждат предимно от месингов месинг или PPSU CW617N (полифенилсулфон) за неметални варианти. Месинговите суровини са сертифицирани на EN 12165 с елементарен анализ, потвърждаващ спазването на изискванията за питейна вода. PPSU частите се формират с помощта на девствена смола с термична и химическа устойчивост, проверена чрез DSC (диференциална сканираща калориметрия) и FTIR (инфрачервена спектроскопия на Фурие-трансформация). Всички материални партиди са регистрирани за проследяване и качествена съответствие. Месинговите компоненти се отгряват след натъпкания, за да се намали остатъчният стрес и изкривяването на обработката.
3. Повърхностно покритие и обработка на покритие
За месингови фитинги повърхностно покритие се прилага чрез галванопластика или механично полиране. Никеловите или хромиращите слоеве варират от 8 до 15 µm, потвърдени от манометри на дебелината на покритието на вихровия ток. Повърхностната грапавост се поддържа при RA по -малко или равна на 1,6 µm, за да се осигури безпроблемно ангажиране с повърхности на тръбите и минимално триене по време на монтажа. Фитингите на PPSU са завършени с почистване на пулверите и антистатично лечение. Тестовете за солен спрей на ISO 9227 се извършват върху фитинги с плоскост, за да се валидира устойчивост на корозия при продължителна експозиция.
4. СПЕЦИФИКАЦИИ НА СИСТЕМА НА О-пръстена и еластомер
Всяка монтаж включва двойни EPDM-пръстени, разположени в предварително обработени канали върху тялото на вложката. О-пръстените отговарят на изискванията на EN 681-1 за уплътнения на еластомери и са устойчиви на топлинно колоездене, хлорирана вода и механична компресия. Твърдостта се тества с помощта на брега A дурометри, насочвайки стойности между 70–80. Тестовете за компресия и удължаване при почивка се извършват съответно по стандартите на ASTM D395 и D412. Смазването се прилага върху О-пръстените преди сглобяването, за да се улесни поставянето на тръбата без повреди.
5. Сила за проектиране и задържане на плъзгащи се ръкави
Външният плъзгащ се ръкав е изработен от неръждаема стомана или алуминиева сплав, в зависимост от варианта на продукта. Вътрешният диаметър е прецизно обработен, за да съответства на външния диаметър на разширената тръба, осигурявайки плътно задържане на аксиално веднъж разположено. Краищата на ръкавите са скосени, за да улеснят плъзгащото се движение по време на връзка. Тестовете за аксиална сила потвърждават, че втулката държи тръбата сигурно при налягане и условия на термично разширяване. Механичното тестване се извършва за измерване на силата на поставяне, съпротивлението на издърпване и продължителния капацитет на натоварването през температурните цикли.
6. Размерени отклонения и взаимозаменяемост
Всички критични размери-вмъкване на OD, дълбочина на канала на пръстена, идентификатор на ръкави и монтаж на дължина, обработени или формовани в рамките на ± 0. 05 mm допустими отклонения. За валидиране се използват цифрови апарати и координатни измервателни машини (CMM). Фитингите са проектирани така, че да са съвместими с PEX тръби, съответстващи на ISO 15875 и ASTM F876, което позволява взаимозаменяемост в цялата система. Фитингите се тестват с помощта на инструменти за габарит и чифтосват части от производители на трети страни, за да се гарантира съвместимостта на кръстосаната марка и последователността на производителността.
7. Хидростатично налягане и тестване на течове
Всяко приспособяване на PEX Slide Slide с бързо свързване на IFAN е подложено на тестване на хидростатично налягане при 1,5 × номиналното работно налягане. Типичните стойности на теста достигат 20 бара за 10 минути при чисти водни условия. Проверката на течовете се провежда чрез визуално потапяне и тестване на налягането на въздуха с откриване на балончета. Тестването на партидно ниво включва проверка на спукване с високо налягане, при която фитингите трябва да надвишават праговете на налягане на налягането над 50 бара. Документацията се записва и е свързана с идентификационни номера на производствените партиди.
8. Оценка на топлинното колоездене и устойчивост на стареене
За да се гарантира ефективността при разнообразни условия на околната среда, фитингите са изложени на тестове за термично колоездене между -20 степен и 95 градуса. Всеки цикъл включва воден поток под налягане през монтажа през определен интервал от време. PPSU и месинговите компоненти се проверяват за промяна на размерите, обезцветяване и уплътняване на целостта след циклирането. Допълнителните тестове за стареене включват UV експозиция за полимерни части и издръжливост на соления спрей за покрити компоненти. Резултатите се оценяват съгласно ISO 19893 и ASTM F876 Приложение за стандарти за тестване.
9. Контрол на качеството на монтажните линии и инспекцията на вградената проверка
Поставянето на производство включва множество контролни пунктове за контрол на качеството в ред. Те включват визуална проверка за повърхностни дефекти, валидиране на размери и потвърждение на присъствието на О-пръстен с помощта на системи за машинно виждане. След сглобяването 100% от фитингите се проверяват функционално за вътрешно блокиране и концентричност. Сензорите за въртящ момент се използват за проверка на стегнатостта на предварително поставени компоненти като ръкави или интегрирани адаптери. Операторите следват стандартните оперативни процедури (SOP), а данните за проверка се регистрират в ERP системата за проследяване.
10. Проследяване на опаковане, етикетиране и продукти
Готовите фитинги се почистват, сушат и се опаковат в отделни отделения или запечатани торбички, за да се предотврати замърсяване или деформация по време на транзит. Всеки пакет включва етикети, показващи номер на част, тип материал, клас на налягане и код на производствения лот. QR кодовете се свързват към цифрови сертификати и ръководства за продукти. Инструкциите за съхранение, температурните диапазони и указанията за инсталиране са ясно отпечатани за прозрачност на веригата на доставки. Процесът на опаковане на IFAN следва процедури ISO 9001: 2015, осигурявайки проследяване от суровина до окончателна пратка.
Заключение: Прецизност на производството и техническа надеждност
Slide Fitingings на PEX Slide Fittings IFAN се разработват чрез строга рамка за производство и проверка. От анализ на суровини до обработка, интеграция на О-пръстен, покриване и тестване на налягането, всеки компонент е контролиран за точността на размерите и целостта на връзката. Фитингите са изградени за изпълнение при хидравлични напрежения и изменения на температурата, като същевременно поддържат уплътнения на изтичане. Със структурирана проследяемост и съвместимост в глобалните стандарти на PEX тръби, IFAN предоставя продукт с висока спецификация за технически взискателни тръбопроводи.
