Въведение: Ролята на редукторите на PP от тип компресия

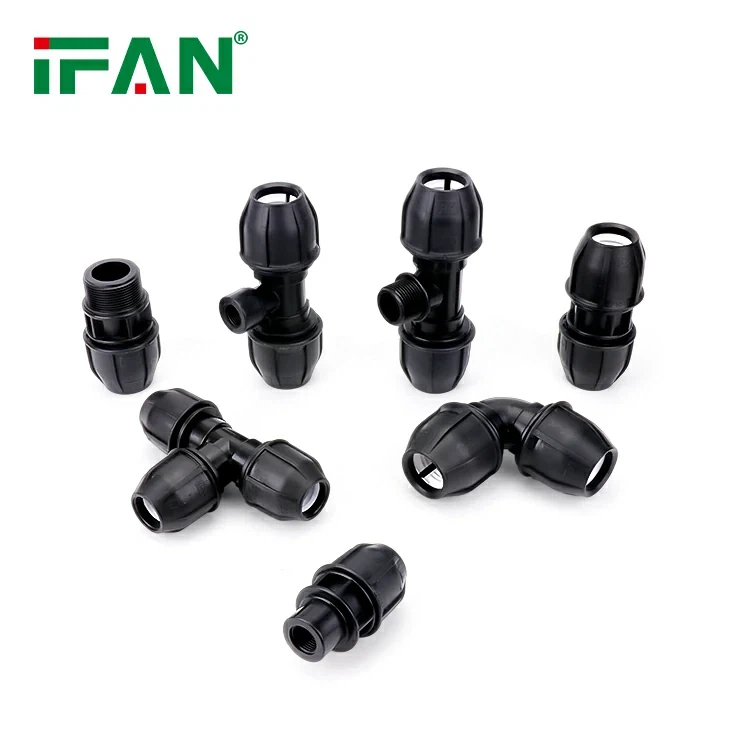

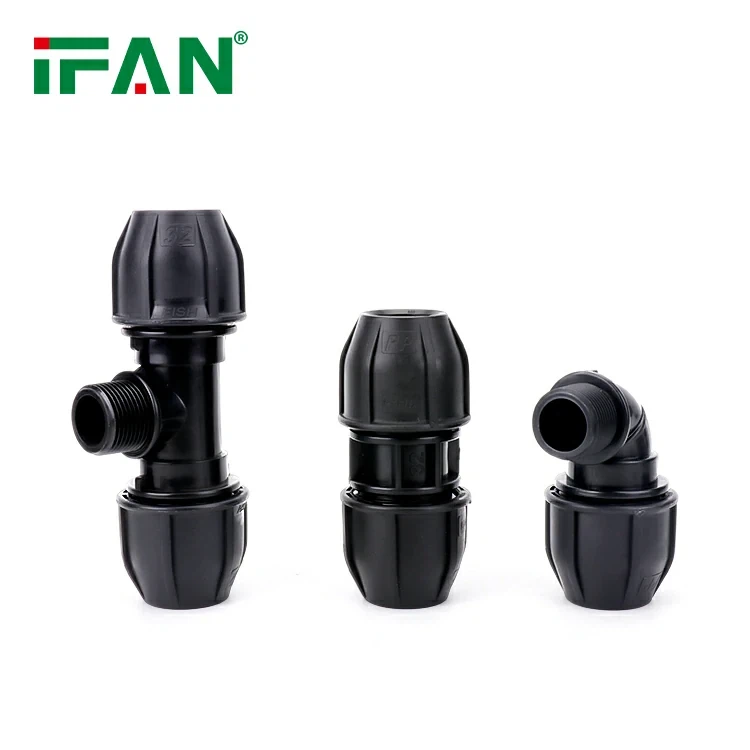

Полипропилен (PP) редукционни фитинги от типа на компресия (PP) са основни компоненти в тръбопроводни системи с различни диаметри. Тези фитинги позволяват плавния преход на потока между тръбите с различни размери, често срещани в общинските водни системи, напояването и индустриалните течности. Геометрията на редуктор обаче въвежда зони на концентрация на напрежение, особено при вътрешно налягане или топлинни колебания. Тази статия изследва методите за оптимизиране на разпределението на напрежението в такива редуктори на PP за подобрена механична надеждност.
Разбиране на концентрацията на стрес при редуктори
Концентрацията на напрежение възниква, когато механичните напрежения се локализират поради геометрични прекъсвания. При редукторите на PP от тип компресия, острите вътрешни ъгли, вариациите на дебелината на стената и съвместните интерфейси могат да действат като натрупващи стресове. При продължително вътрешно налягане или термично колоездене тези зони могат да се превърнат в произход на пукнатини, деформация на пълзене или дори повреда. Симулациите за анализ на крайни елементи (FEA) показват, че редукторите без оптимизация са склонни да имат усилване на напрежението при прехода на шията и близо до уплътнителната яка.
Материални характеристики на PP и тяхното въздействие
Полипропиленът се оценява заради химическата си устойчивост, гъвкавост и ниска плътност. Въпреки това, полукристалната му природа и сравнително ниският модул в сравнение с металите го правят по-чувствителен към геометрично усилване на напрежението. При фитинги от тип компресия, многократното натоварване на напрежението може да доведе до избелване на напрежение, развитие на микро-креаце или пластмасова деформация. Следователно оптимизирането на разпределението на напрежението трябва да отчита вискоеластичното поведение на PP и дългосрочния му отговор при натоварване, особено за приложения, надвишаващи 10 бара работно налягане.
Геометрична оптимизация на преходните зони
Един от основните методи за намаляване на концентрацията на напрежението еусъвършенстване на вътрешната геометрия. Подмяна на остри преходи сГладки криви на филеЗначително намалява локализираните пикове на напрежението. Симулациите на FEA разкриха, че увеличаването на радиуса на филето при шийката на редуктора от 1 mm на 3 mm намалява максималния стрес с над 40%. Освен това,постепенно усукванеот вътрешния отвор минимизира хидравличната турбулентност и намалява напрежението на аксиалното налягане. Тези настройки на дизайна подобряват както механичната, така и хидравличната ефективност.
Дебелина на стената и контрол на равномерността
Поддържането на постоянна дебелина на стената в тялото на редуктора е друг решаващ фактор. Неравномерното разпределение на стените води донееднакви стресови полетаПо време на налягане. При оптимизирани дизайни дебелината на стената постепенно се променя по оста на редуктори, за да съответства на изменението на хидравличния диаметър. Тази равномерност не само разпределя натоварванията на налягането по -равномерно, но също така предотвратява преждевременната деформация в по -тънки зони. Анализът на потока на плесен и 3D сканирането се използват в напреднало производство, за да се осигури прецизност на стената.
Интегриране на усилването и влакната
За среди с висок стрес, интегриранестъклени влакна или минерални пълнителив PP матриците могат значително да подобрят производителността. Тези добавки увеличават сковаността и намаляват пълзенето при продължителни натоварвания. В оптимизирани фитинги за редуктор,Подсилван със стъклени влакна ppпоказа до 60% по -добра устойчивост на стреса на обръча и топлинната деформация. Ориентацията на влакната обаче трябва да бъде внимателно контролирана по време на инжекционното формоване, тъй като неправилното подравняване може да създаде анизотропно механично поведение, въвеждайки нови рискове за концентрация на стрес.
Методи за симулация и тестване
Разширените изчислителни инструменти играят ключова роля за оптимизиране на редукторите на PP от тип компресия. Използвайки FEA, инженерите симулират натоварвания на налягане, монтаж на въртящ момент и термично разширение, за да визуализират моделите на напрежение. Физическите прототипи се подлагат на тестове за хидростатични спуквания, тестове за разкъсване на пълзене и колоездене на умора. Прилагат се и габарити за напрежение с висока разделителна способност и дигитална корелация на изображенията (DIC) за идентифициране на точки на стрес в реалния свят. Комбинирани, тези методи насочват итеративни подобрения на дизайна.
Съвместни подобрения в дизайна и уплътнението
Фитингите от тип компресия разчитат силно на правилното запечатване на съвместния интерфейс. Неправилно седнали уплътнения или прекалено сгъстени уплътняващи яки въвеждат локализирано напрежение. Чрез препроектиране наГеометрия на уплътнението на уплътнениетои използванеПо -меки еластомерни уплътнения, Концентрацията на напрежение в уплътнителния интерфейс може да бъде сведена до минимум. Освен това,Конфигурации с двойно укрепванеПомогнете за разпределянето на силата по-равномерно и подобрете дългосрочната предотвратяване на течовете, особено в системите с често колоездене на налягане.
Производствени съображения и контрол на качеството
Оптимизацията е ефективна само ако последователно се прилага в производството. Дизайнът на инжекционната плесен трябва да отразява оптимизираната геометрия, с прецизен контрол върху скоростта на охлаждане и поведението на свиване, за да се избегне изкривяване. Вградена проверка на качеството с помощта наУлтразвукови дебелина измерватели, Рентгенография CT, илиАвтоматизирани визуални системиПомага да се гарантира, че критичните функции за намаляване на стреса са запазени. Освен това,ISO 17885иEn ISO 15874Стандартите осигуряват показатели за изпълнение на такива фитинги.
Сценарии на приложение и валидиране на полето
Тестването на полето в общински ремонт на тръбопроводи и селскостопански системи потвърди предимствата на оптимизираните фитинги за редуктор. В казус от Северна Испания оптимизираните редуктори на компресия на PP, инсталирани в 6-бара напоителна система, показват нулева недостатъчност след 18 месеца, в сравнение с 6% скорост на изтичане с наследени дизайни. Намалената концентрация на напрежението директно корелира с повишената издръжливост и по -ниските нужди за поддържане, особено в системи, изложени на температурни колебания и ефекти на водния чук.
Заключение: Към по -интелигентен, по -безопасен дизайн на монтаж
Концентрацията на напрежението остава критична загриженост за дизайна за фитинги за редуктори от PP от компресия. Въпреки това, чрез комбинация отГеометрично усъвършенстване, укрепване на материала, симулация и строги тестове, Възможно е да се произвеждат фитинги, които са едновременно ефективни и здрави. Тъй като тръбните мрежи продължават да се развиват с устойчивост и устойчивост, има предвид, такива оптимизирани дизайни ще бъдат от съществено значение за осигуряване на ефективност в различни приложения-от общинската инфраструктура за прецизно напояване.
